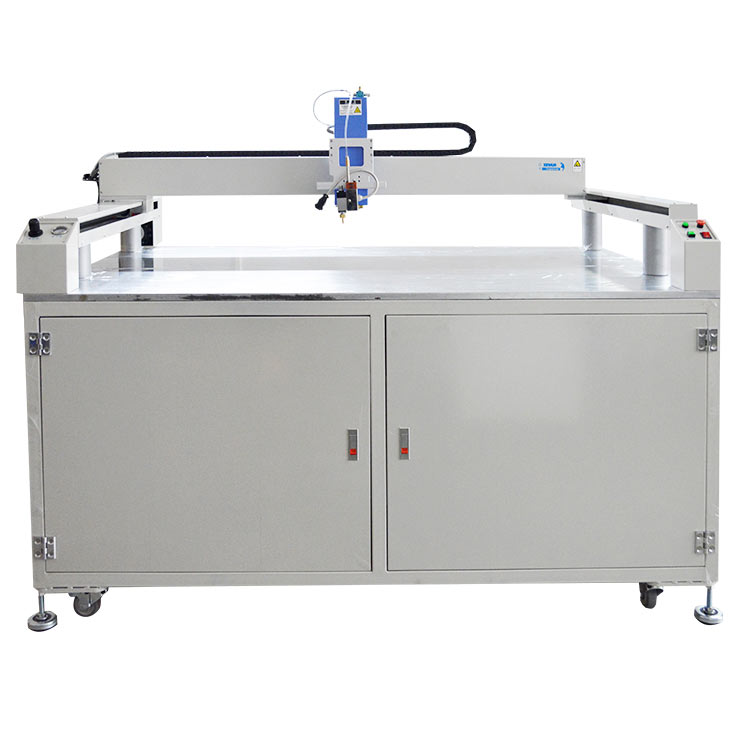

XY-300TM三軸龍門式自動點膠機

XY-300TM三軸龍門式自動點膠機運動軌跡從點到點/直線/圓形/孤形/二軸/三軸的插補，循環定位精度在±0.01～0.03mm以內，可勝任各種復雜圖案、點、線、矩形、圓形等人工無法完成的點(涂)膠場合，最適宜制作自動化流線生產線。一次教導編程后可長期自動作業，節省人力，可根據實際情況進行程序調整速度。在線式點膠機、精密點膠機、高速點膠機品牌廠家價格實惠-鑫華智能。...

自主研發
廠家直銷
終身技術支持
支持非標定制

在線咨詢

咨詢熱線：188-2559-6589

產品特性
產品參數
行業應用
應用視頻

XY-300TM三軸龍門式自動點膠機特點：

1、采用最新三軸點膠控制系統。

2、手持示教器操作，能記憶多個點膠作業文件，可隨時調用?？蛇B接手持示教器，也可脫開手持示教器運行。

3、運動軌跡從點到點/直線/圓形/孤形/二軸/三軸的插補，循環定位精度在0.01～0.03mm以內，可勝任各種復雜圖案、點、線、矩形、圓形等人工無法完成的點(涂)膠場合，最適宜制作自動化流線生產線。一次教導編程后可長期自動作業，節省人力，可根據實際情況進行程序調整速度。

4、可任意改變中途的加工速度，可任意控制點膠、涂膠的量。氣壓、真空回吸（控制膠水的滴漏）可任意控制。

型號 Model	XY-300TM三軸龍門式自動點膠機 XY-300TM 3 AXIS AUTO GLUE DISPENSER
有效運動行程 Working range	X300Y300Z120(mm)
最大負載Maximum load	X/Y：8kg；Z：5KG
移動速度 Moving speed	X/Y：≤500mm/s；Z：≤200mm/s
運動精度Motion accuracy	±0.03mm
馬達系統 Motor system	伺服電機+滾珠絲桿/閉環電機+直線導軌傳動 Servo motor + ball screw / closed loop motor + linear guide rail drive
出膠方式Dispensing method	針筒/高精密點膠閥出膠 Syringe / high precision dispensing valve outlet
控制系統Control system	運動控制卡 Motion control card
面板控制Panel control	位置調整，微進，程序選擇 Position adjustment, micro advance, program selection
控制方式Control mode	點到點，直線到圓弧差補 Point to point, line to arc compensation
編程方式Programming mode	示教器/PC可選Teaching pendant / PC optional
可劃圖形Delimitable graph	線，園，??；連續劃線；點滴，注膠 Line, garden, arc; Continuous scribing; Drop, glue
運動插補功能 Motion interpolation function	3D立體空間任意路線皆可Any 3D route
輸入電源 Input power	AC220V 50-60Hz
工作環境溫度Operating temperature	10-40℃
工作環境濕度Operating humidity	20-90% no condensation
外型尺寸WDH(mm) DimensionWDH (mm)	460600540(具體參數以實物為準) W460D600H540mm (reference only)
重量 Weight	約50KG around50kg

XY-300TM三軸龍門式自動點膠機應用范圍：汽車機械零件涂布，手機按鍵點膠，手機電池封裝，筆記本電池封裝，線圈點膠，PCB板邦定封膠，IC封膠，喇叭外圈點膠，PDA封膠，LCD封膠，IC封裝，IC粘接，機殼粘接，光學器件加工，機械密封等。
